De AW5624-booster heeft een RJ45-ingang voor aansluiting op B711-G voorversterkte microfoonvoeten, eenvoudig door middel van SFTP CAT.5E afgeschermde kabels. Er is een speciale gebalanceerde ingang (TEL/EMERG) met een transformator en automatische activering van voorrang (VOX) op het achterpaneel. Bedieningselementen voor het aanpassen van het niveau en de activeringsdrempel
zijn aanwezig op het achterpaneel. Deze ingang kan worden gebruikt om de juiste audio-uitgang van een telefooncentrale aan te sluiten.

Deze apparatuur heeft een groot aantal voorzieningen voor bescherming tegen overbelasting en kortsluiting (een uitgangsstroompiekbegrenzend circuit, een thermische stroomonderbreker in de transformator, een resetbare thermische stroomonderbreker in contact met het koellichaam van de vermogenstransistor, netzekeringen). Bovendien heeft elke unit een koelventilator, met automatische
regeling van de snelheid afhankelijk van de temperaturen van de koellichamen waarop de voedingsapparaten worden toegepast.

Opmerking: elke versterker van de AW5600-reeks heeft een elektronisch gebalanceerde lijningang/-uitgang met een dubbele XLR-aansluiting, een vrouwelijke aansluiting en een mannelijke aansluiting om de aansluiting van een aantal boosters in cascade te vergemakkelijken. Om een ​​geluidsbron rechtstreeks aan te sluiten, is het mogelijk om een ​​tweede ongebalanceerde ingang te gebruiken door middel van een dubbele RCA-aansluiting voor het gebruik van standaard stereokabels.

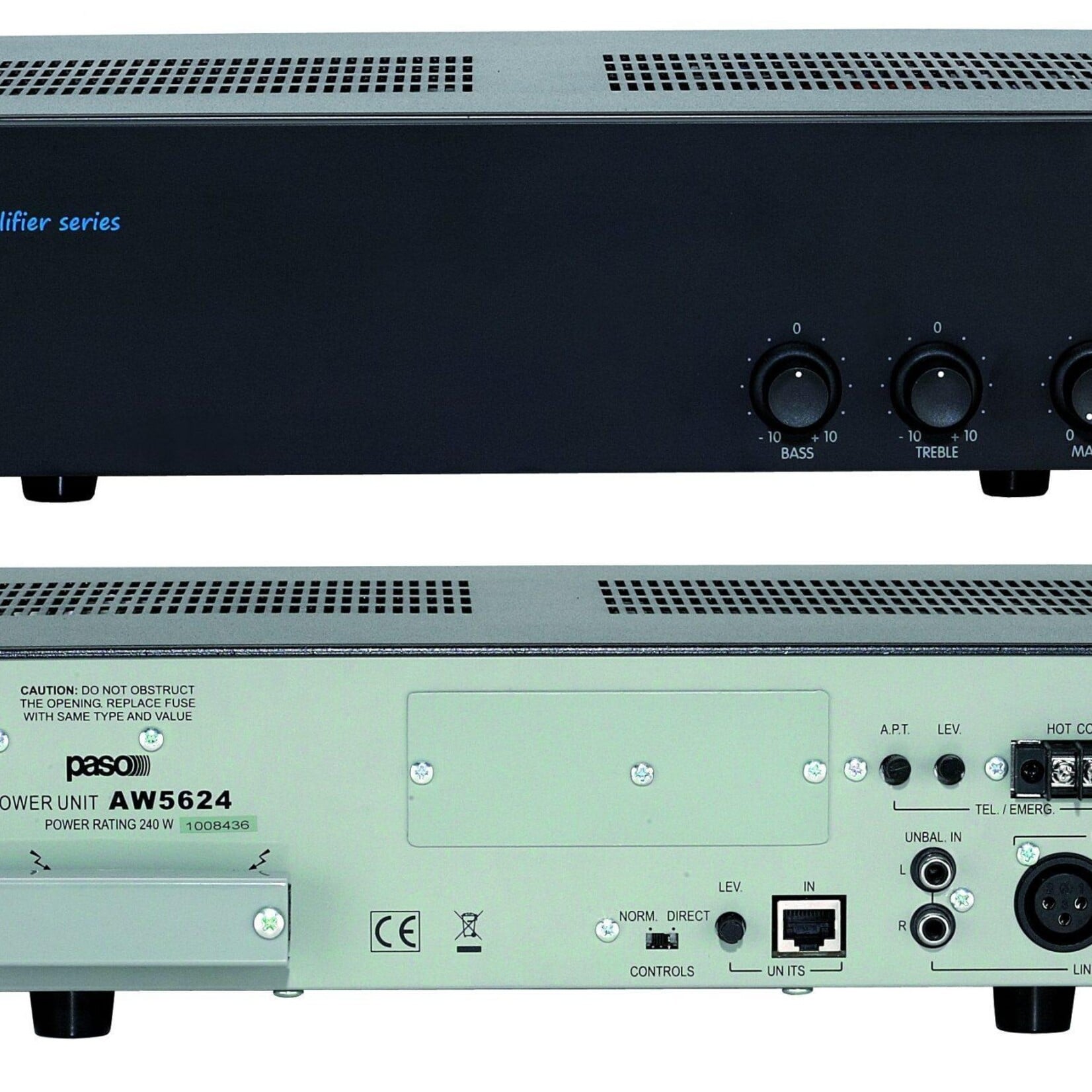

AW5624
Belangrijkste kenmerken

• Gebalanceerde lijningang/-uitgang (XLR-F- en XLR-M-aansluitingen, met instelbare gevoeligheid)
• Ongebalanceerde lijningang (dubbele RCA-aansluiting)
• B711-G microfoonstationingang (RJ45-aansluiting)
• Telefoon-/noodaudio-ingang voor prioriteitsoproepen met instelbare drempelwaarde en gevoeligheid
• Algemene volumeregeling en treble- en basregeling op het voorpaneel • Selectieschakelaar
op het achterpaneel voor het in-/uitschakelen van de toon- en volumeregeling op het voorpaneel
• Constante spanning (50/70/100 V) of 8W impedantie luidspreker lijnuitgang
• LED-type Vu-meter voor duidelijke en onmiddellijke bewaking van uitgangsvermogen
• Contacten voor het activeren van voorrang op lijningang
• Waarschuwingssignaal (gong) met niveauregeling
• Selecteerbare 230/115 Vac en 24 Vdc netvoeding
